貼片晶振焊接順序
來源：http://www.zpkwn.cn 作者：泰河電子 2016年01月21
隨著電子科技的發展，市場的需要，插件晶振漸漸被貼片晶振給取而代之，常規的貼片晶振規格有2.5*2.0mm,3.2*2.5mm,5.0*3.2mm,6.0*3.5mm,5.0*7.0mm.
貼片晶振也是有分2腳陶瓷面晶振,及4腳金屬面晶振(常規的),但是很多工程師都會因此而感到苦惱.便會到網上去尋找晶振,并且咨詢一些有關于技術性的問題,但是會有很多銷售都不知道,也都是一頭霧水,這里就告訴大家一個技巧.
通常使用貼片晶振的情況下,不知道腳位如何區分,大家都知道,石英晶振一般都是有兩個腳是工作的,另兩個腳即是懸空的.我們現在把四個腳位都取個名字兒,腳1,腳2,腳3,腳4.腳位分好了現在我們就來區分哪兩個是工作的.
如圖所示,正面看腳位的話是看不出來的,當把晶振給翻過來之后,會發現圖中所標的腳1有個斜切口,設計晶振的工程師為了讓大家可以更好的辨認工作腳是哪個,就做了個估計,還有這么幾個字大家可是要記住的:對角是工作腳.也就是說,當你找出斜腳之后,其斜對面的就是另一個工作腳,這樣說的話就更通俗易懂了.同樣的,有源晶振也是如此區分工作腳位.想知道如何區分是吧,下面為大家做好了圖片供大家觀看.

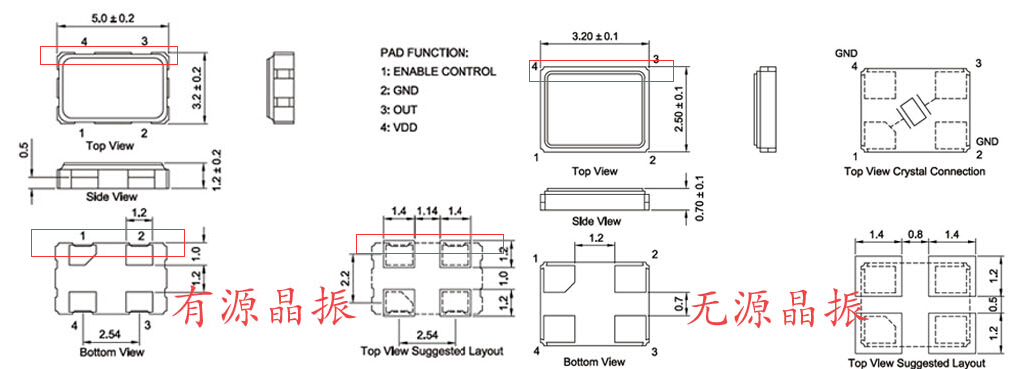

查看大圖可以清楚的看到做出標記的地方是有些區別的,先看正面,左圖有明顯的凹凸不平,而右圖卻一馬平川,再看下面的腳位圖也是如此.則可以得出這么一個結論,有源晶振的外觀是有"缺陷"的(凹凸不平的),無源晶振則是一條線,概括一句話就是直.
查看大圖可以清楚的看到做出標記的地方是有些區別的,先看正面,左圖有明顯的凹凸不平,而右圖卻一馬平川,再看下面的腳位圖也是如此.則可以得出這么一個結論,有源晶振的外觀是有"缺陷"的(凹凸不平的),無源晶振則是一條線,概括一句話就是直.
正在載入評論數據...
此文關鍵字： 貼片晶振的焊接順序有源晶振和無源晶振的區別
