EPSON愛普生晶振公司推出的型號TG-5006CG，是一款溫補晶體振蕩器TCXO系列，編碼X1G004211000300，頻率為26.000000MHz帶有溫度補償功能,在-30℃~+85℃的工作溫度范圍內精度為±0.5ppm,極高的溫度穩定性,符合GPS的時鐘要求,2.5x2.0x0.8mm的超小封裝滿足鴿環小體積設計的要求,同時TG-5006CG作為一款壓控溫度晶振,可通過溫度補償電路降低由于環境溫度變化導致石英晶體振蕩器輸出頻率的變化,進一步提升晶體振蕩器輸出頻率的穩定度,TG-5006CG壓控溫補晶振頻率控制范圍可達±8.0~±15.0ppm,基于TG-5006CG晶振先進的工藝設計,其在第一年的頻率老化最大不超過±1.5ppm,出色的頻率穩定度,讓TG-5006CG可以在各種對頻率具有高要求的應用中具有出色的表現。其不僅可以運用于GPS的設計，還可用射頻和無線通信設備，GPS,無線通信設備 (CDMA, WCDMA, LTE, WiMAX)等，

GPS定位器專用晶振X1G004211000300,X1G004211003700,溫補晶體振蕩器

產品編碼	型號	頻率	貼片晶振	輸出波	電源電壓
X1G004211000100	TG-5006CG	26.000000MHz	2.50x2.00x0.80mm	Clipped sine wave	2.660 to 2.940 V
X1G004211000200	TG-5006CG	26.000000MHz	2.50x2.00x0.80mm	Clipped sine wave	2.850 to 3.150 V
X1G004211000300	TG-5006CG	26.000000MHz	2.50x2.00x0.80mm	Clipped sine wave	2.850 to 3.150 V
X1G004211000400	TG-5006CG	16.368000MHz	2.50x2.00x0.80mm	Clipped sine wave	2.850 to 3.150 V
X1G004211000500	TG-5006CG	26.000000MHz	2.50x2.00x0.80mm	Clipped sine wave	1.700 to 1.900 V
X1G004211000600	TG-5006CG	16.367667MHz	2.50x2.00x0.80mm	Clipped sine wave	2.850 to 3.150 V
X1G004211000800	TG-5006CG	16.369000MHz	2.50x2.00x0.80mm	Clipped sine wave	2.850 to 3.150 V
X1G004211001100	TG-5006CG	38.400000MHz	2.50x2.00x0.80mm	Clipped sine wave	2.850 to 3.150 V
X1G004211001500	TG-5006CG	16.369000MHz	2.50x2.00x0.80mm	Clipped sine wave	2.850 to 3.150 V
X1G004211001600	TG-5006CG	19.200000MHz	2.50x2.00x0.80mm	Clipped sine wave	2.850 to 3.150 V
X1G004211002700	TG-5006CG	30.000000MHz	2.50x2.00x0.80mm	Clipped sine wave	2.850 to 3.150 V
X1G004211003100	TG-5006CG	24.000000MHz	2.50x2.00x0.80mm	Clipped sine wave	2.850 to 3.150 V
X1G004211003300	TG-5006CG	49.999800MHz	2.50x2.00x0.80mm	Clipped sine wave	1.700 to 3.465 V
X1G004211003400	TG-5006CG	26.000000MHz	2.50x2.00x0.80mm	Clipped sine wave	2.520 to 3.080 V
X1G004211003700	TG-5006CG	24.000000MHz	2.50x2.00x0.80mm	Clipped sine wave	1.700 to 3.465 V

GPS定位器專用晶振X1G004211000300,X1G004211003700,溫補晶體振蕩器

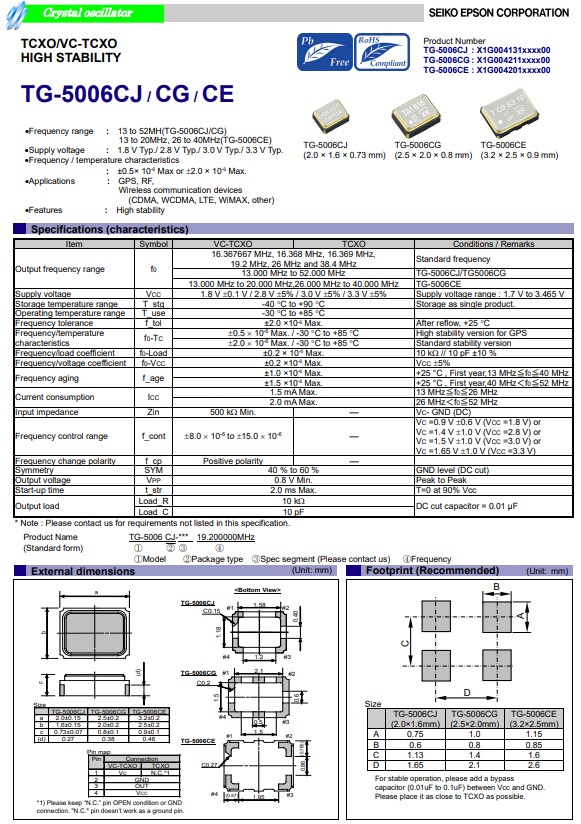

EPSON壓控溫補振蕩器TG-5006CG的特點及優勢：

輸出頻率范圍：13~52MHz

頻率控制范圍±8.0~±15.0ppm；

頻率隨溫度變化穩定度可達±0.5ppm；

在經過回流焊后的偏差小于±2.0ppm；

振蕩啟動時間2.0ms；

工作溫度范圍-30℃~+85℃

無鉛，符合RoHS標準要求。

此款TG-5006CG溫補振蕩器具有超小型封裝可為客戶節省設計空間，TG-5006CG溫補晶振的輸出頻率范圍為13MHz至52MHz，多種頻率輸出為用戶的設計提供了更加靈活的選擇，該款TG-5006CG溫補晶振還具有快速啟動時間，其振蕩啟動時間最大僅為2.0ms，TG-5006CG晶振具有以下優勢頻率隨溫度變化穩定度可達±0.5ppm,在經過回流焊后的偏差小于±2.0ppm,符合RoHS標準要求。
