晶體振蕩器作為一種高穩定頻率源，廣泛應用于各種儀器設備中。其中，壓控晶體振蕩器(VCXO)因其頻率可調而成為各種接收機和轉發器中不可或缺的關鍵部件。在這些器件中，為了補償晶體振蕩器的長期老化、發射和接收信號之間的多普勒頻移等因素，通常要求壓控晶振具有較寬的電壓控制范圍；而且為了適應野外和空間的工作環境，還要求在較寬的溫度范圍內具有良好的頻率和溫度穩定性。

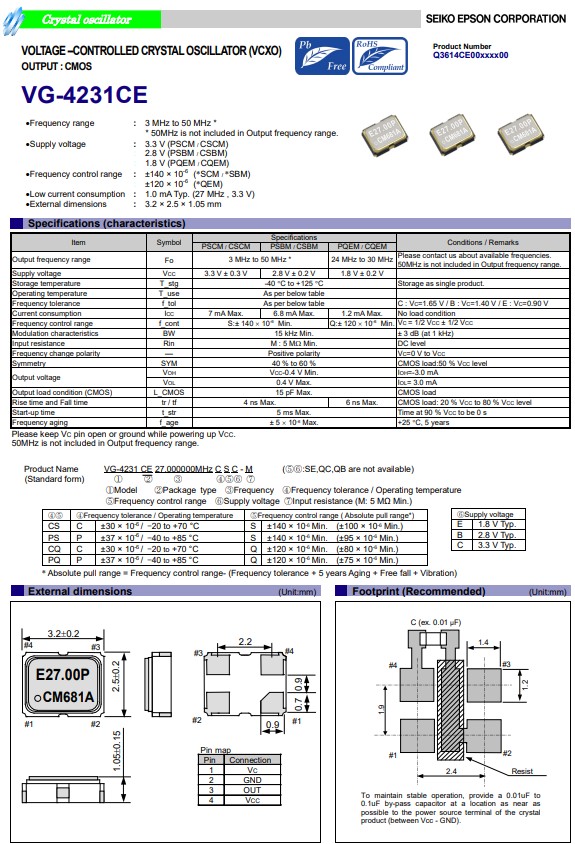

愛普生晶振VG-4231CE，是一款壓控晶體振蕩器，CMOS輸出，小體積晶振尺寸3.2x2.5mm有源晶振，頻率范圍3MHz至50MHz，四腳貼片晶振，具有超小型，輕薄型，低電源電壓，低抖動，低損耗，低耗能，低功耗等特點。已成為通信機、移動電話、尋呼機、全球定位系統(GPS)等許多電子應用系統必不可少的關鍵部件。
VG-4231CE具有CMOS輸出壓控晶體振蕩器,Q3614CE00001300,低電源電壓晶振

Product Number	Model	Frequency	貼片晶振	Output Wave	Supply Voltage
Q3614CE00000600	VG-4231CE	27.000000 MHz	3.20 x 2.50 x 1.05 mm	CMOS	1.600 to 2.000 V
Q3614CE00001100	VG-4231CE	27.000000 MHz	3.20 x 2.50 x 1.05 mm	CMOS	3.000 to 3.600 V
Q3614CE00001200	VG-4231CE	27.000000 MHz	3.20 x 2.50 x 1.05 mm	CMOS	3.000 to 3.600 V
Q3614CE00001300	VG-4231CE	24.576000 MHz	3.20 x 2.50 x 1.05 mm	CMOS	1.600 to 2.000 V
Q3614CE00002300	VG-4231CE	24.576000 MHz	3.20 x 2.50 x 1.05 mm	CMOS	3.000 to 3.600 V
Q3614CE00002400	VG-4231CE	16.384000 MHz	3.20 x 2.50 x 1.05 mm	CMOS	3.000 to 3.600 V
Q3614CE00002700	VG-4231CE	17.734475 MHz	3.20 x 2.50 x 1.05 mm	CMOS	3.000 to 3.600 V
Q3614CE00002900	VG-4231CE	24.000000 MHz	3.20 x 2.50 x 1.05 mm	CMOS	3.000 to 3.600 V
Q3614CE00003100	VG-4231CE	36.000000 MHz	3.20 x 2.50 x 1.05 mm	CMOS	3.000 to 3.600 V
Q3614CE00004100	VG-4231CE	25.000000 MHz	3.20 x 2.50 x 1.05 mm	CMOS	3.000 to 3.600 V
Q3614CE00004300	VG-4231CE	32.768000 MHz	3.20 x 2.50 x 1.05 mm	CMOS	2.600 to 3.000 V

Q3614CE00004400	VG-4231CE	25.000000 MHz	3.20 x 2.50 x 1.05 mm	CMOS	3.000 to 3.600 V
Q3614CE00004600	VG-4231CE	12.288000 MHz	3.20 x 2.50 x 1.05 mm	CMOS	3.000 to 3.600 V
Q3614CE00006000	VG-4231CE	11.289600 MHz	3.20 x 2.50 x 1.05 mm	CMOS	3.000 to 3.600 V
Q3614CE00006100	VG-4231CE	32.768000 MHz	3.20 x 2.50 x 1.05 mm	CMOS	3.000 to 3.600 V
Q3614CE00006200	VG-4231CE	24.000000 MHz	3.20 x 2.50 x 1.05 mm	CMOS	3.000 to 3.600 V
Q3614CE00006600	VG-4231CE	28.636360 MHz	3.20 x 2.50 x 1.05 mm	CMOS	1.600 to 2.000 V
Q3614CE00007100	VG-4231CE	32.768000 MHz	3.20 x 2.50 x 1.05 mm	CMOS	3.000 to 3.600 V
Q3614CE00007200	VG-4231CE	12.288000 MHz	3.20 x 2.50 x 1.05 mm	CMOS	3.000 to 3.600 V
Q3614CE00008000	VG-4231CE	16.777216 MHz	3.20 x 2.50 x 1.05 mm	CMOS	3.000 to 3.600 V
Q3614CE00008100	VG-4231CE	12.000000 MHz	3.20 x 2.50 x 1.05 mm	CMOS	3.000 to 3.600 V
Q3614CE00008200	VG-4231CE	24.000000 MHz	3.20 x 2.50 x 1.05 mm	CMOS	1.600 to 2.000 V
Q3614CE00008300	VG-4231CE	25.165800 MHz	3.20 x 2.50 x 1.05 mm	CMOS	1.600 to 2.000 V

VG-4231CE具有CMOS輸出壓控晶體振蕩器,Q3614CE00001300,低電源電壓晶振

壓控晶振(VCXO)是壓控振蕩器，是一種有源器件。通過電壓控制(VC)，壓控晶振頻率輸出可以在稱為牽引范圍的特定范圍內微調。VCXO晶振通常用于電信、寬帶、視頻和儀器儀表的時鐘同步。基于應時的VCXO的輸出頻率在50至200ppm的范圍內被牽引或調整。應時VCO牽引的線性范圍變化通常在5%和10%之間。

AT切石英諧振器常用于壓控晶振，通過在振蕩電路中引入可調元件，可以用壓控電壓來調節振蕩頻率。可調元件通常是變?nèi)荻O管。變?nèi)荻O管是一種電容可以隨著施加的電壓而變化的元件。通過改變施加在變?nèi)莨苌系碾妷海故⒅C振器的負載電容發生變化，諧振電路的諧振頻率也隨之變化，從而達到電壓控制的目的。
