　　石英晶體常見問題系列三之解決因輸出波形幅度過小而引起的異常.
　　上一期咱們聊到晶振產品無信號輸出的情況,也對這一情況進行詳細分析,并給出了解決方法;除此之外在使用過程中可能還會遇到因?yàn)檩敵霾ㄐ畏冗^(guò)小而引起系統無法工作的異常情況,對于這種情況我們也有針對性的解決辦法.
　　當遇到這種情況的時候請不要驚慌,可能是由于某些不正當?shù)沫h(huán)境條件或者是參數設計無法滿足要求所致,并非是晶振產品損毀;所以遇到這種情況不要驚慌,請使用示波器或頻率計數器測量來自晶體兩個端子的信號.看看是否有無輸出信號,如果沒有輸出型號的話,我們可以依照上一期晶體無信號輸出的方法進行檢測解決.但是如果頻率不在規格范圍內,并且其輸出波形幅度不足,那么請按照如下步驟進行解決.

　　如果即使頻率非常接近目標頻率也沒有改善波形幅度,則??可以使用以下三種方法來改善它:
　　1)降低外部電容(Cd和Cg)的值,并采用具有較低負載電容(CL)的晶體.
　　2)采用低電阻(Rr)的晶體.
　　3)使用Cd和Cg值不相等的設計.
　　所以我們可以增加Cd(Xout)的負載電容,并減小Cg(Xin)的負載電容,以提高來自Xin的波形幅度輸出,該信號將在其后端電路中使用.在我們多次試驗中,上述方法應該是非常棒的,最重要的是方法能夠節省成本并且確保安全性,建議采用這種方法.
　　當然在經過上述調整之后,頻率并不一定是在規定的范圍內所以我們需要確認,這時請使用頻率計數器測量晶體,以確保在提高波形幅度后,調整后的頻率仍符合原始規格.如果頻率不符合規格,請根據您的目標頻率選擇具有合適CL值的貼片晶振.那么應該如何進行調整呢?
　　如果測試出來的頻率遠遠高于目標頻率,那么對于這種情況,我們就需要選擇CL較低的晶振了,反過來也是一樣的道理.
　　其實上述解決方法都有一定依據的,下面看看電容與頻率的公式如下:

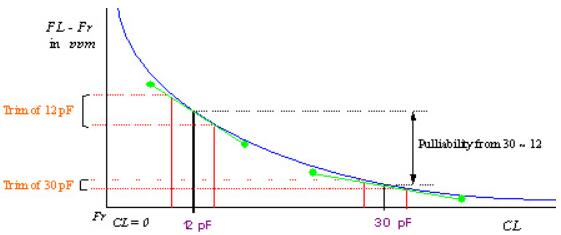

　　根據上述公式我們可以得到下面的頻率隨電容變化的曲線圖(頻率可拉性):

　　從圖中可以看出頻率和電容存在著很明顯的反比關系,也就是說當負載變小時頻率變化在增大;當負載增大時,頻率變化的幅度也在降低;這樣我們就可以總結出一系列的解決辦法,也就是如果頻率計數器測量的頻率高于目標頻率,則應增加電容值(CL或Cd和Cg)以降低頻率轉換為目標頻率,反之亦然.
　　調整頻率后,請檢查波形幅度是否有所改善.如果得到改善,則說明電路的原始設計沒有調整到石英晶振的最佳諧振點.調整諧振點后,晶體應能正常工作.
　　好啦,關于晶體常見問題方面的討論咱們就到此為止了,其實還有很多的現象或者異常情況,這個我們也不可能也做不到面面俱到,總之我們一直在前進中,如果遇到棘手的這方面的問題,可以聯系我們共同討論學習進步.
